灯光设备安装施工
1、施工前准备
A硅柜与控制台连接好后，应检查电源线无松动，绝缘层无破损，地线已连接好。
B检查负载连线，接头无松动，用高压电阻表检查负载有无短路，绝缘是否良好。
C检查硅箱控制台、电源指示灯是否亮，关闭所有空气开关。
将D接至调光站，通电检查各输出抽屉上输出指示灯亮度与输出成正比。
2、舞台灯光设备的运输及安装
2.1 设备及材料运输
为确保设备在二次运输过程中完好无损，设备开箱检查后应检查设备的电气性能和机械性能，同时应清点设备装箱单、说明书、合格证、设备图纸等相关技术文件，核对设备型号、规格及所有零部件、部件、辅助材料、专用工具后重新装箱后再运输，避免设备外壳及功能受损。
2.2 灯光安装流程
打开包装→检查外观→检查配件→检查易碎件→按产品说明书安装配件→安装灯泡→按布置图安装到吊架或支架上→连接灯具尾线
2.3 照明安装
严格检查每盏灯的零配件是否齐全，有无松动，各调节部位是否灵活，确认完好后方可安装。
灯具固定好后，还要保证灯具的投射角度在固定点处能灵活地上下左右调整。用灯具尾线将灯具连接到调光输出插座时，要保证接触良好。灯具尾线要留有适当的长度，以保证灯体能灵活旋转。安装灯泡时，避免用手直接接触灯泡的玻璃部分，操作时必须戴手套。
2.4 调光柜安装流程
打开包装 → 检查外观及备件 → 用螺栓将机柜固定于底座 → 将输出电缆和输入电缆通过地板线槽引入机柜 → 按照系统图连接线路 → 通电试运行 → 空载 → 逐步加负载试运行
2.5电脑调光台及数字调光柜的安装
安装要求：硅柜安装应符合设计要求，机架底座用螺栓固定在沟槽钢上，硅柜安装应垂直，垂直偏差不大于0.1%。机架并排安装，面板在同一平面，与基准线平行，前后偏差不大于3mm，对成排排列且相互有一定距离的设备，面板前后偏差不大于5mm。硅柜内设备、部件的安装应在硅柜就位加固后进行。机架内安装的设备应牢固、直立。硅柜上的固定螺钉、垫片、弹簧垫圈应按要求拧紧，不得遗漏。调光台控制室、数字调光硅柜控制室应采用防静电地板。硅柜按尺寸施工为基座。 硅柜应距后墙、侧墙1米以上，距结构地面30cm以上。控制室、硅柜间应有通风设备，保持干燥。硅柜、控制台电源应采用专用变压器与音视频电源隔离。安装步骤：拆下前后门，抬起硅柜，将底座上的4个孔对准地脚螺栓，放下螺母，小心地将所有输出抽屉、控制台单元插入，关上前后门，按连接图安放控制台，接好通讯线。
3. 舞台设备安装
3.1 工作内容
3.1.1舞台灯光电源、信号线路及强弱电插座系统的设计、供货及安装。
①工程开工前，详细编制材料总图审批表，安排施工机具发货计划，自觉接受业主委托的工程监理对系统设备及相关施工材料的抽查、检验，确保各类设备、材料符合规范，工程能够顺利开工。
②施工单位必须根据工程进度安排舞台灯光电源线、信号线路的安装。
③根据布线施工图纸，在准确测量、定位的前提下，结合供货商产品样本的规格尺寸及其他书面资料，因地制宜、保质保量地施工。
④ 装修前及装修过程中电气工程部门与土建工程部门应协调施工，确保成品安全。
⑤及时妥善处理施工过程中可能出现的与相关施工单位的协调关系及纠纷，保证系统工程建设的顺利进行。
⑥组织人员妥善保管已进场的施工材料及设备，保护好已完工的系统工程，避免在进行其他工种的施工时对已完工的系统工程造成损坏。同时也要防止我方施工人员在施工过程中对其他已完工的施工工程造成不必要的损坏。
⑦自觉接受专业督导人员的管理和派遣，配合好各工种的工作流程和程序。
⑧安装吊臂、吊笼、桥架及敷设电缆时，吊臂所属施工单位必须派员到场协助控制吊臂的升降。
⑨ 设备进场前必须完成机柜室、调光控制室的装修及通风系统。
3.1.2 舞台灯光调光设备及灯光安装
①舞台灯光电源线、信号线路及各种连接件初步施工完成后，进行调光设备及灯具的安装。
②按施工顺序将调光设备逐台放置到施工现场。为保证设备安装质量，在设备开箱检验程序完成后，应按照设备技术文件提供的参数对设备进行电气性能和机械性能测试。检验合格后，方可进行设备安装。
③设备安装过程需与土建、通风空调、给排水、弱电、装饰装修等专业人员密切配合。电气工程施工应根据建筑工程进度安排。在装修过程中，积极配合装修单位，准确预留开关安装位置，避免安装时损坏装修。
④ 墙面、楼面应留有孔洞，除设计要求外，其余应在管道施工完毕后与土建专业单位协调封堵或采取防火措施。
⑤为了安全起见，面灯桥、耳灯室内的照明灯具必须经现场验收合格后才能安装。
⑥所有电气系统灯具的安装必须由相关施工单位派出的人员协助及把关。
3.1.3 舞台灯光调光设备及灯具调试与测试
① 根据国家及英国BS相关标准，所有设备安装到位且不存在安全和性能风险后，方可进行调试。
②设备调试必须经业主和管理监理公司同意后进行。
③设备调试主要针对各设备的设置、调整、使用效果等技术性能是否满足要求。
④设备调试、测试阶段，必须有现场电工配合，确保设备安全供电。
⑤设备调试情况及检测结果必须作为工程资料详细记录，以方便参考和维护。
3.1.4 检查具体如下：
① 照明系统性能测试
通电前应用兆欧表测量所有电气设备及电缆，一切可疑情况消除后，方可通电。
·设备性能检查：依据产品说明书中的技术性能进行逐项运行检查。
综合性能测试：编制照明方案，进行全系统运行测试。
专项性能测试：模拟突发事件（如停电），测试系统的弹性和恢复能力。
②照明系统可靠性测试
·在考虑供电系统负载安全的前提下，双方约定运行时长，全系统或子系统满负荷运行，测试系统稳定性。进行通电、断电试验，约定通电、断电次数，考核系统可靠性。
·一周的实际现场使用，以评估系统的功能、稳定性和可靠性。
·逐步测量光谱区域的照度和色温并记录。
· 灯光与音响系统频繁配合操作播放时，检查是否相互干扰。

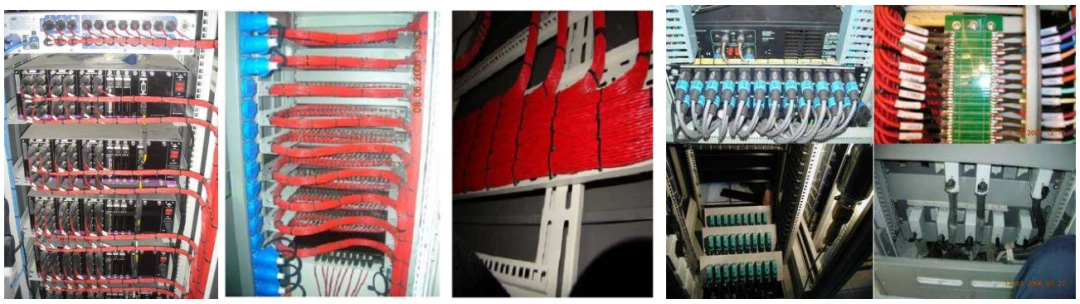

机柜设备连接及安装
连接器安装
控制台安装及施工
1、控制台垂直放置，台面水平；附件齐全、无损坏，螺钉紧固，台面清洁；各接插件及设备接触可靠，安装牢固。
1、控制室电缆敷设采用地板线槽、墙线槽时，电缆从机架、控制台底部引入，顺盘管方向将电缆拉直，按电缆的顺序放入线槽内，弯曲处必须符合电缆曲率半径要求。电缆离开机架、控制台时，在距弯曲起点10cm处进行捆扎，根据电缆数量，应每隔1～2米进行捆扎。采用线槽式机架时，每隔一定间隔留出出口，电缆从机架顶部经出口引入，引入机架时进行捆扎。采用活动地板时，电缆可在地板下灵活敷设，应保持平直，无扭曲，引入机架、控制台时进行捆扎。敷设电缆两端应留有适当的余量，并做好明显的永久性标记。 各种电缆及控制线插头的安装必须符合制造厂的要求。
箱体及箱体安装施工
箱体安装应垂直于墙面，垂直偏差不大于2MM。进出线盒排列整齐，留有适当的余量。导线穿管时应穿好，出线处应加装护套，保护导线。电缆敷设前应认真检查电缆有无机械损耗，并进行绝缘摇动试验。
动力、照明配电箱安装质量标准应符合国家电气工程施工规范。落地式动力配电箱牢固安装在角钢或槽钢基础上，用螺钉固定，并接地。进出线管高出基础面约10cm。安装位置及尺寸符合图纸要求。落地式动力配电箱安装时，其垂直度为每米1.5毫米，面板间间隙为2毫米。

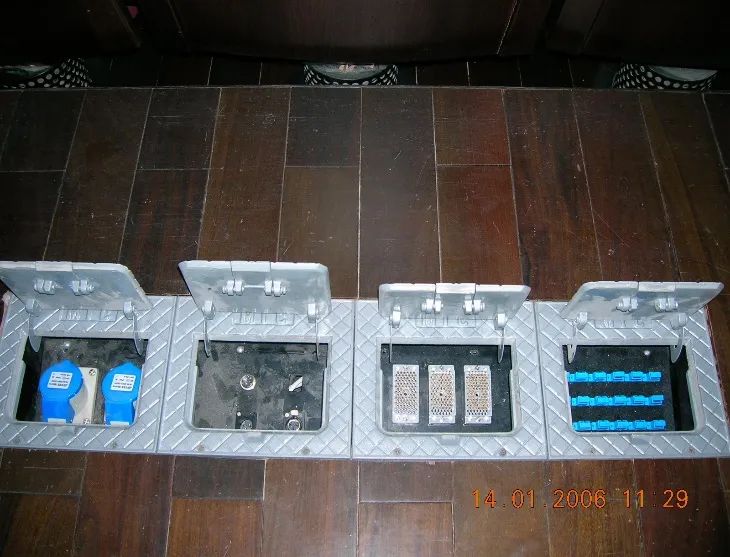

接口盒及地箱安装
7.舞台灯光系统调试
至于设备的调试，由于每个工程的条件不一样，使用的设备也不一样，很难统一一个通用的方法，需要对每个工程进行分类单独进行，尽可能完整、全面地控制亮化工程的调试过程。
调试前的准备
灯光工程的调试是一项既需要技术、经验，又需要认真细致的工作。在设计施工符合要求的情况下，不合理、繁琐的调试不仅达不到工程的设计效果，还有可能导致设备工作不正常。因此，在调试之前，一定要充分认识到这项工作的重要性。
调试前应认真确认各设备安装、连接是否正确，并认真询问施工人员施工遗留的可能影响使用的问题。调试前必须认真再读一遍所有设备说明书，认真核对设计图的标记、连接方法，确保电源线、电源电压没有问题。调试前应确保现场相关人员在场，并准备好相应的仪器、工具后方可进行调试。
检查安装、电源线和连接
一般检查有设备安装安全，供电线路是否合理，各连接件连接是否正确等。另一项重要检查项目是：认真检查各设备状态设置是否符合设计要求。这一点一定不能忘记，否则极易造成设备损坏。各设备电源选择开关是否合适，电脑灯换色器地址码设置是否正确等。以上施工步骤完成后，准备调试设备。
灯光控制系统调试
对于本项目复杂的剧场灯光系统，由于涉及到人物、舞台布景的灯光以及不同的灯光造型，这方面的调试涉及到色调、颜色、色温、亮度、投射范围、调光台的场景、顺序程序的编辑等诸多方面。其中控制系统的调试是工程调试的关键。该系统涉及的设备最多，需要调试的部位也最多，可能遇到的问题也最多，所以要先集中精力把它完成。需要准备的仪器和工具有电流表、DMX发生器、示波器、万用表、网络线路校正仪、绝缘检测仪等。
1. 调试步骤
A、从信号源开始，逐步检查信号传输。检查调光硅柜、电脑灯、换色器等信号传输的稳定性。做这一步时，一定要耐心、细心，先不要接通调光柜、电脑灯、换色器等设备，将相关外围处理设备置于旁路状态。根据施工图，检查时顺着信号的走向，逐步检查其电平设置、正负极性、通畅度，确保每台设备都能得到上一级设备提供的最佳信号，并向下一级提供最佳信号。在检查信号的同时，还应逐台观察设备是否工作正常、稳定。这项工作的意义在于，如果此时单个设备出现故障或不稳定，则比较容易处理，不会危及其他设备的安全。因此，此项检查不能放在下一步进行。
B、网线检测无误后，将调光硅柜、电脑灯、换色器等设备逐一接入系统，在较小的负载下，先逐一检查调光硅柜、电脑灯、换色器等设备，为后面的调试做好准备。
2、调光硅柜的调试
A、首先将硅抽屉全部拉出，确保输出电路切断。检查电源线各连接点，必须牢固无间隙，接触可靠。用万用表测量三相五线电源连接是否正确。再用绝缘测试仪测试导线的绝缘水平，确保符合安全标准。
B、接通电源后，用万用表测量电源电压是否符合要求，用示波器测量电源交流波形，应无畸变。经仔细检查、测试后，接通处理器电源，按说明书检查液晶显示内容是否正确。确认无问题后，开始逐个插入硅抽屉进行单通道调试。48个硅抽屉中96个可控硅全部插入调试完毕后，设置调光硅柜地址码，关闭此调光硅柜电源。按同样的程序调试下一个调光硅柜。
3、网络电脑调光台的调试
A.首先，仔细检查所有设备是否安装正确，不存在安全和性能风险。
B.确保各设备电源正常、连接可靠。
C、仔细检查各调光台单独运行状态及网络备份功能。
D、集中控制存储，Q场存储调用，及效果追逐。
E.硬盘和软盘的存储和检索。
F.整体功能配置齐全，严格符合合同规定的技术要求。
4.电脑灯的调试
A、认真检查各设备单独运行情况，安装电脑灯灯泡及镀膜玻璃必须戴棉手套，不得用手直接接触。
B、安装必须牢固，保护措施必须齐全，绝对确保安全。由于电脑灯内部的控制系统和机械部分比较复杂，灯具耗电量大，保护措施又比较齐全，所以如果在运输或安装过程中损坏了内部的控制元件或灯泡，电脑灯一般就不能正常工作。在复杂的灯光系统中确认电脑灯故障原因比较麻烦，所以在系统连接或安装前必须分别检查各设备的情况。这样可以达到既检查灯具又检查控制台的目的。
C、正确设置灯具。可以说，所有的电脑灯只有在正确的设置下才能正常工作。因此，机组及系统要处于正常有序的状态，正确的设置是十分重要的。设置内容包括：灯具的控制形式、供电方式、动作范围、灯具在系统中的地址、控制线端子的处理等。其中，灯具在系统中的位置设置在工程中经常会出错。它的设置是以地址码的选择为依据的，即在灯具上设置拨码开关时，必须严格按照产品说明书提供的表格进行，不能草率行事。
D、电脑灯设置。如果控制台设置不合理或出现故障，电脑灯将无法正常工作，甚至不能工作。特别是本工程复杂的灯光系统的控制设备，对灯光的正常工作起着至关重要的作用，所以必须对设备进行设置。设置内容包括：控制形式、控制信号的输出方式、灯具型号及数量、控制程序软件的内容等。
5.换色器调试
A、认真检查换色器外部连接的正确性和外观的完整性。
B、严格遵守合同中规定的换色器技术要求。
C、检查通电运行的稳定性，测试换色速度的协调性。
6、舞台灯光调试
A、仔细检查外部连接的正确性及各舞台灯具的外观。
B、认真检查各台机器运行情况及整体运行状况。
C.严格遵守合同中舞台灯光的技术要求
以上事项完成后，再检查网络电脑调光台、电脑灯台的运行速度是否与现场灯光电脑灯、换色器、烟雾机等在线受控设备的动作响应时间一致，检查电脑灯、换色器、烟雾机自检是否正常等。还要注意灯光系统、音响系统、视频系统之间是否有相互干扰，如有，记录干扰发生的时间及具体设备型号，方便日后解决。
7.整体调试
当各工程调试完毕，确认各设备完好无损后，就开始进行整个系统的整体调试。与各设备、各系统的单独测试不同，整体调试没有明确具体的调整部分。它的主要任务是检查各系统各相互连接工作部分在协调运行中的配合情况，检查它们一起工作时是否会相互影响、相互干扰，检查灯光系统中的调光动作是否会对音响系统产生干扰等。
8.系统模拟试运行
所有设备调试完毕后，正式运行前必须进行的过程就是系统的模拟运行。
A、各工程设备单独及合计运行时，用电流表测量供电线路各相电流。虽然在设计施工时对供电线路有相应的要求，也大致了解各相电流分布情况，但实际运行与理论值肯定会有出入。为弄清情况，必须测量实际运行时的电流。用电流表测量各相运行设备的时间及次数。若实际测量值与理论值差距较大，或各相电流分配比较大，或线路电流有异常现象，必须进行整改，确保用电安全。
B、检查各设备在满负荷、长期运行时的工作稳定性。
C、满负荷、长时间运行时检查各设备发热情况。照明系统的设备基本都是用电设备，在运行过程中肯定会产生不同程度的发热，特别是硅柜所带的负载、电脑灯等大功率设备，通常都有明显的发热情况。所以发热到一定程度，对设备的使用和系统、设备的安全不会有什么影响。如果设备本身在长期、大负荷运行时散热不好，就应该解决，否则，好一点保护设备，坏一点损坏设备。如果设备在正常工作范围内发热严重，就必须更换。如果没有合适的散热空间，设备发热量很大，应该考虑强制通风。
由于本次模拟作业是一项非常重要且必要的工作，此时所做的每一项工作都将确保设备的长期稳定性和系统的安全。特别是供电线路及设备的发热情况将直接关系到工程的安全，所以各位工程技术人员一定要高度重视。
由于照明工程需要进行许多调试、设定和检查项目，而这些结果和问题是日后使用和维护的重要参考资料，因此，需要将每一步的结果和问题记录下来，然后进行必要的分析和总结。设计人员应妥善保存对日后设备使用者和使用单位有用的记录数据，对日后维护有用的记录数据。记录的结果包括：设备位置编号、设备设定状态、调试时的测试数据、相关程序编辑的信息等。记录的问题包括：设备工作环境问题、设备干扰问题、设备运行状态问题等。
